Graf Soden Realschule

Friedrichshafen, 2013
Graf-Soden Realschule, Friedrichshafen
Graf-Soden Realschule, Friedrichshafen
Graf-Soden Realschule, Friedrichshafen
Graf-Soden Realschule, Friedrichshafen
Graf-Soden Realschule, Friedrichshafen

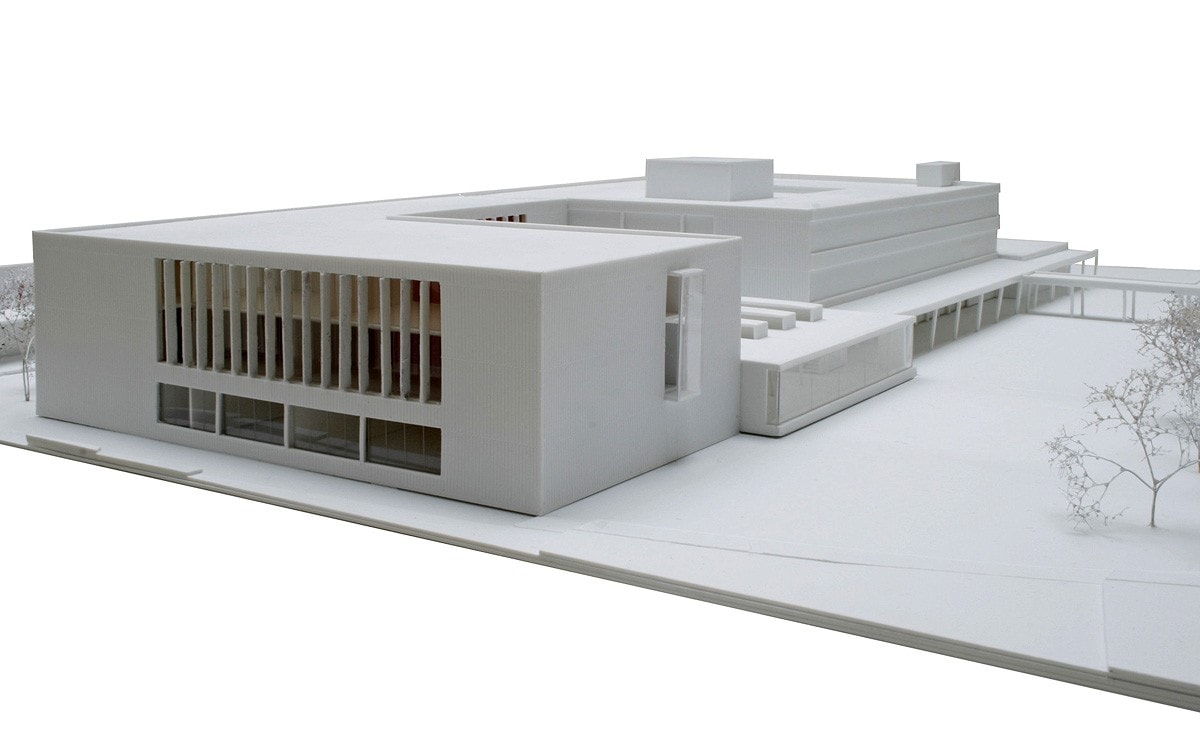

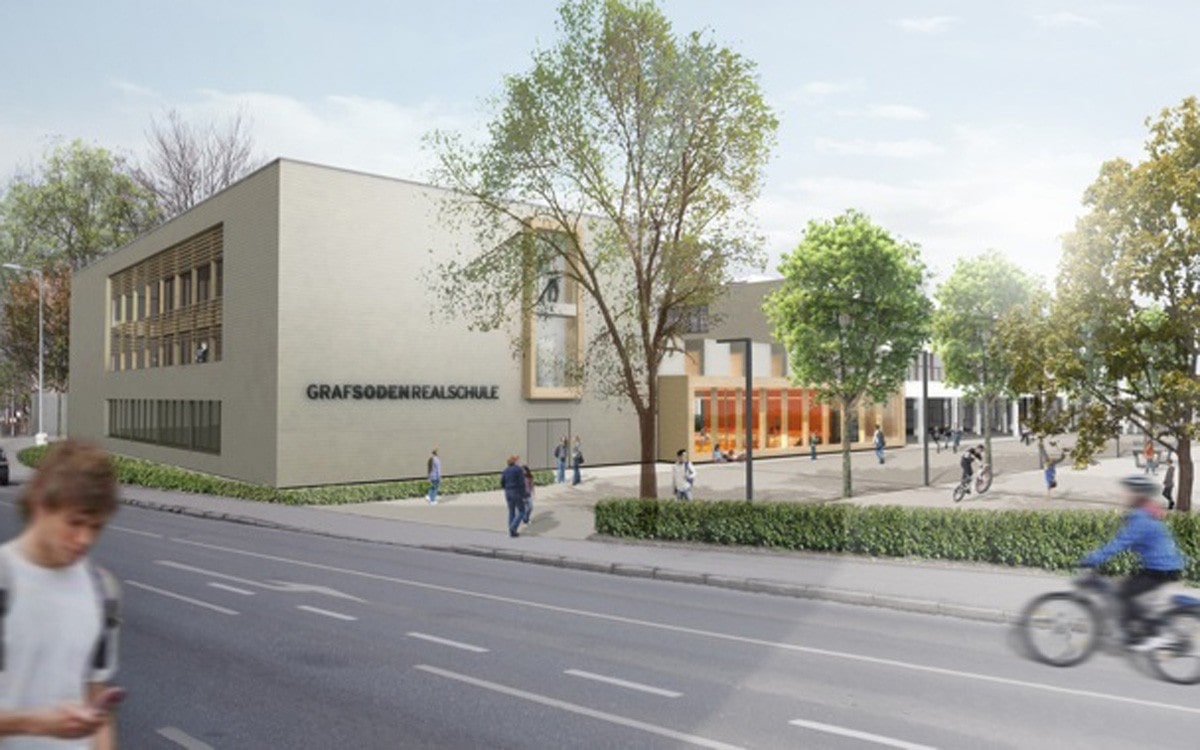

Für die Graf-Soden-Realschule in Friedrichshafen wurde im Jahr 2009 ein Erweiterungsbau erforderlich. Der bestehende Baukörper aus den 1970er Jahren, ein längs orientierter Baukörper aus Stahlbeton mit einem Grundraster von 2,50 m, wurde in gleicher Höhe und unter Aufnahme der städtebaulichen Silhouette und des geometrischen Rasters erweitert. Im Grundriss winkelförmig, nimmt der Erweiterungsbau die bestehende Gebäudekubatur auf und lässt dabei Raum für ein Atrium und eine eingeschossige Mensa.

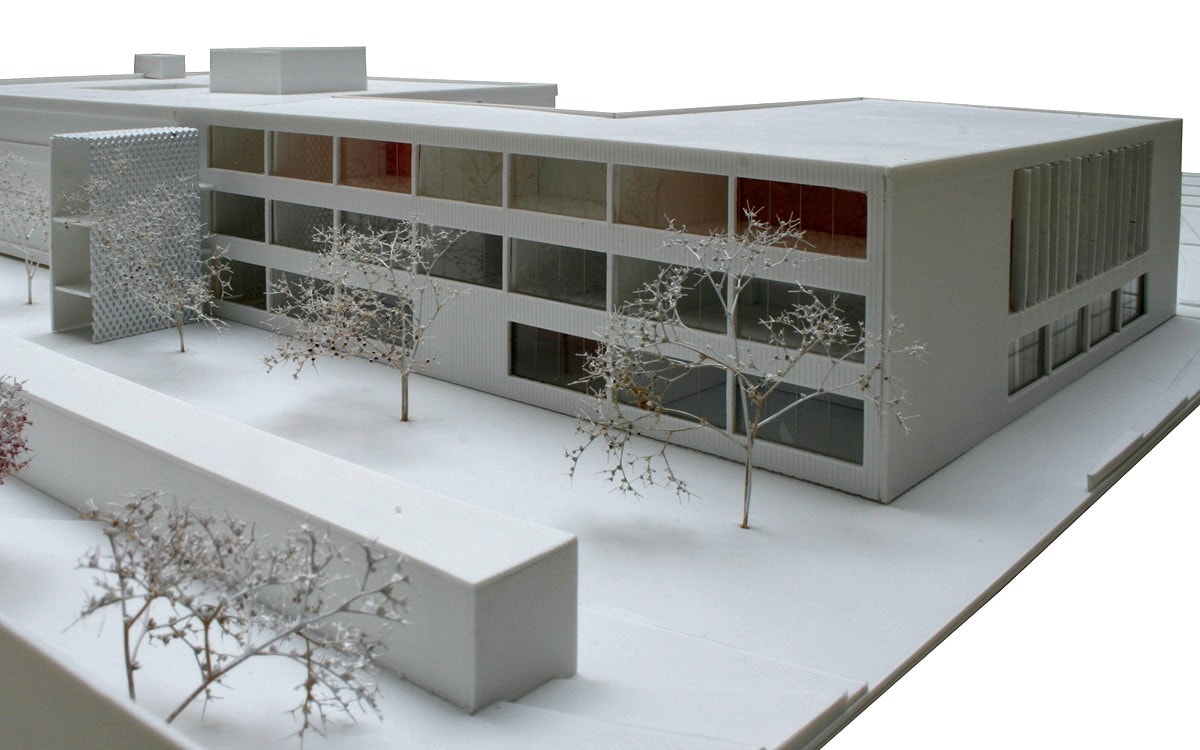

Der dreigeschossige Anbau mit Klassenzimmern, Bibliothek und verschiedenen Nebenräumen ist nicht zuletzt wegen der Brandschutzanforderungen als Stahlbetonkonstruktion ausgeführt. Großzügige Fenster und eine zweigeschossige Loggia vermitteln zwischen geschlossenen und offenen Wandflächen.

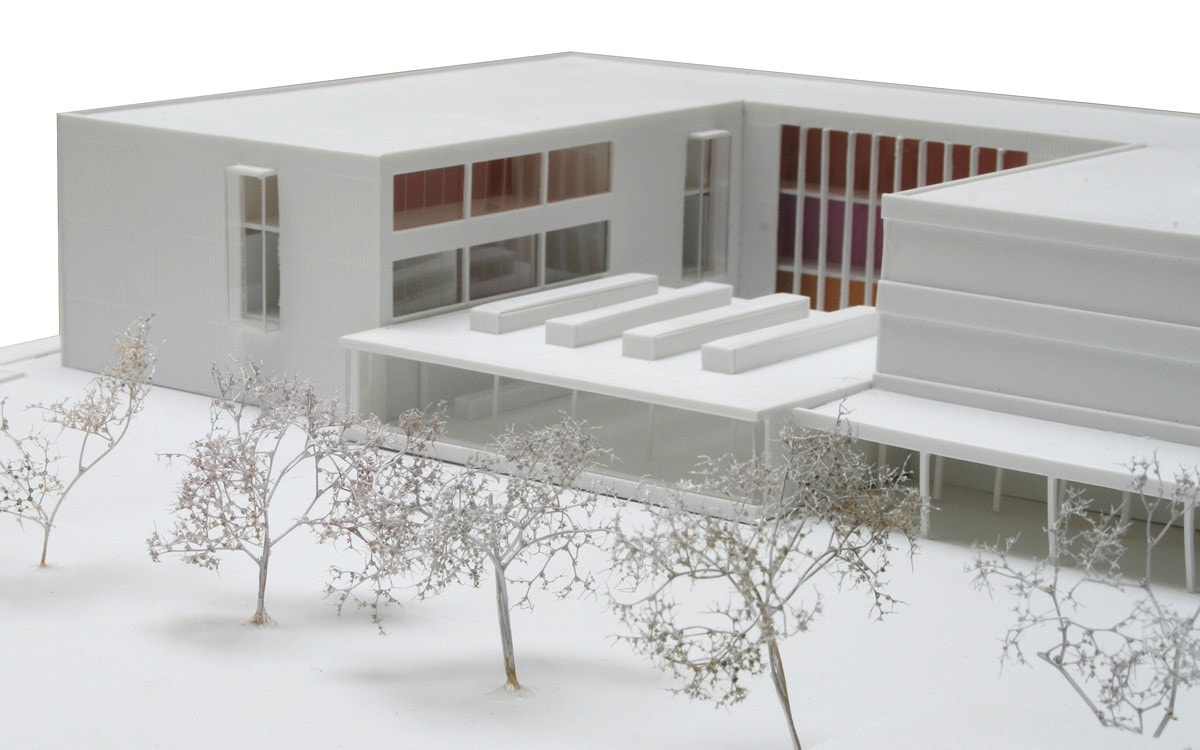

Die eingeschossige Mensa konnte aufgrund der geringeren Brandschutzanforderungen als Holzkonstruktion mit Stahlstützen ausgeführt werden.

Die Zonierung der Mensa in Erschließungs- und Sitzbereiche führte zu einer Konstruktion aus Hohl-kastenelementen mit einer Spannweite von 11 m, deren Anordnung in unterschiedlichen Höhen durchgehende Lichtbänder im Dach des insgesamt 16 m tiefen Baukörpers ermöglicht. Konstruktion, Innenausbau und Lichtführung werden hier zusammengeführt.
